Produktbeskrivning

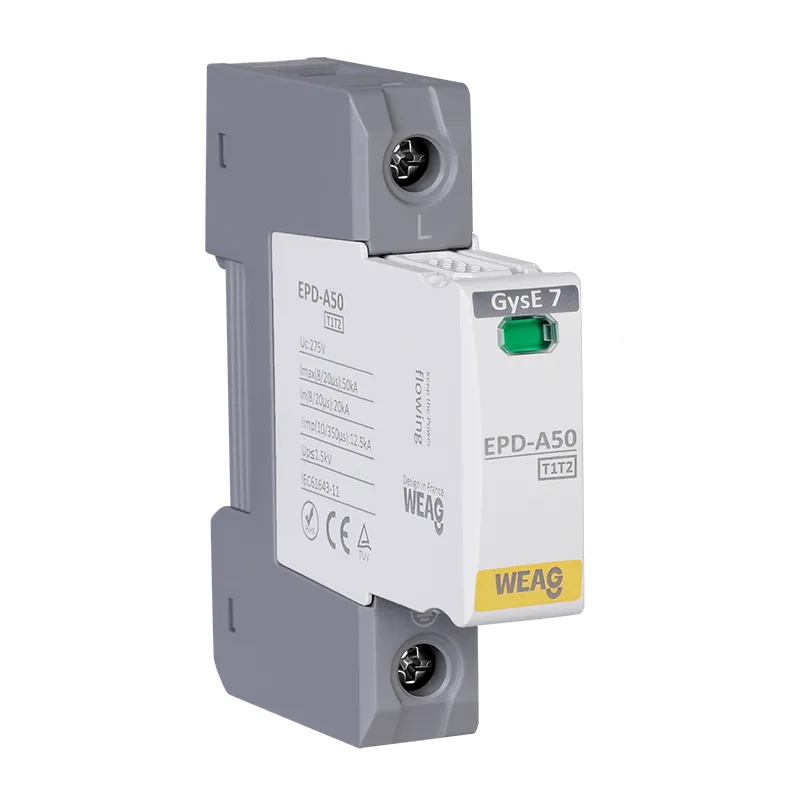

● Modellnr: EPD-A50/T1T2

● Märkspänning (max. kontinuerlig växelspänning) [Uc]: 275V eller 385V

● Skyddsnivå: T1T2 (B+C) klass

● Blixtimpulsström (10/350) [halt]: 7kA, 12,5kA

● Imax: 50kA

● In: 20kA

● Spänningsskyddsnivå [Upp]: Mindre än eller lika med 1,5 kV

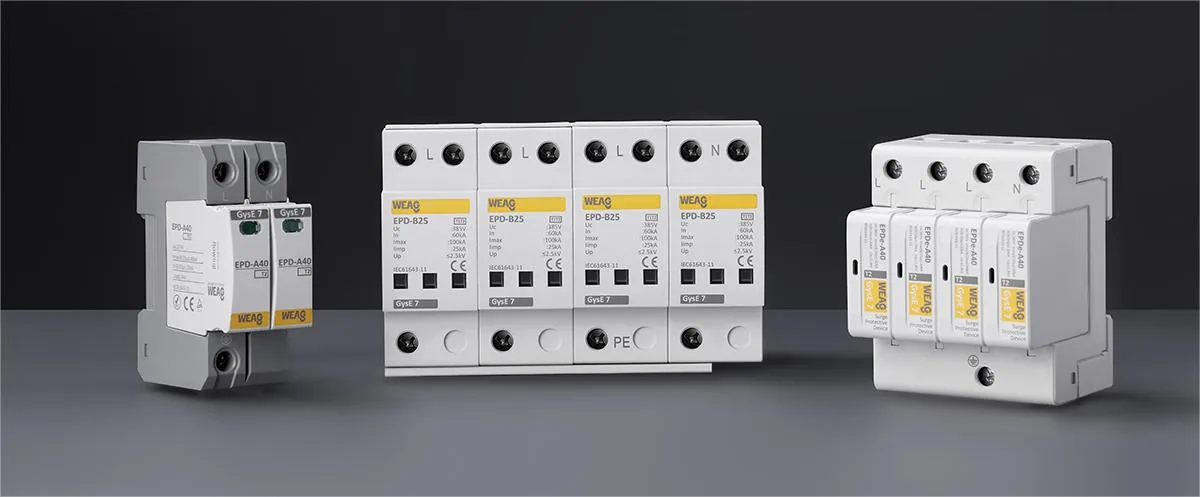

● Polnummer: 1-4P, 1P+NPE, 3P+NPE

● Valfri larmkontakt

Introduktion

EPD-serien 50kA SPD T1T2 är speciellt konstruerad för att skydda elektrisk utrustning och system från spänningsspikar, även kända som överspänningar eller transientspänningar. Dessa överspänningar kan orsakas av faktorer som blixtnedslag, fluktuationer i elnätet, växlingsoperationer eller andra elektriska störningar.

Den primära funktionen hos EPD-serien 50kA SPD T1T2 är att avleda för höga spänningsnivåer och begränsa överspänningen till en säker tröskel. Genom att göra det förhindrar det effektivt att överspänningen når och skadar känsliga elektroniska enheter och utrustning som är ansluten till det elektriska systemet.

EPD-serien 50kA SPD T1T2 följer SPD Class I+II (Klass B+C)-klassificeringen, som beskrivs i standarder som IEC61643-11 och GB 18802.11. Den använder komponenter som metalloxidvaristorer (MOV) eller gasurladdningsrör (GDT) för att absorbera eller omdirigera överdrivna spänningsstötar. Dessa komponenter ger en lågimpedansväg för överspänningsströmmen, reagerar snabbt på överspänningar och leder överspänningen mot marken eller en neutral punkt, vilket skyddar den anslutna utrustningen.

Funktion

● 10/350μs, 8/20ns gnistgap

● Enpunkts överspänningsskydd, lätt att sätta in

● Inkludera förseglad GDT-teknik, utmärkt kapacitet att undertrycka hög följström

● Anmärkningsvärt reducerad spänningsskyddsnivå

● Dubbla terminaler för antingen parallell- eller serielänkning (V-formad).

● Mångsidiga anslutningsmöjligheter för ledare och samlingsskenor

● Övergång från grönt till rött fönster vid fel, åtföljd av en fjärrlarmterminal

● För användning av högpresterande MOV och maximal kommer upp till 10/350 7kA, 12,5kA

Teknisk data

Typ	EPD-A50/T1T2
Märkspänning (max. kontinuerlig växelspänning) [Uc]	275V eller 385V
Blixtimpulsström (10/350) [halt]	7kA, 12,5kA
Nominell urladdningsström (8/20) [ln]	20kA
Maximal urladdningsström [Imax]	50kA
Spänningsskyddsnivå [Upp]	Mindre än eller lika med 1,5 kV
Följ nuvarande släckningsförmåga vid UC [If]	32A säkring kommer inte att utlösas vid 2kArms 255V
Svarstid [tA]	Mindre än eller lika med 100ns
Max. reservsäkring (L)	200A gL/gG
Max. reservsäkring (L-L')	125A gL/gG
TOV-spänning	335V/5sek
Drifttemperaturområde (parallell ledning) [Tup]	-40 grad ...+80 grad
Drifttemperaturområde (genom ledningar) [Tus]	-40 grad ...+60 grad
Tvärsnittsarea	35 mm² fast / 50 mm² flexibel
Montering på	35 mm DIN-skena
Kapslingsmaterial	ljusgrå termoplast, UL{{0}}V0
Dimensionera	2 mods
Teststandarder	IEC 61643-11; GB 18802.11; YD/T 1235.1
Certifiering	CE
Typ av fjärrsignaleringskontakt	Byter kontakt
Omkopplingskapacitet ac	250V / 0.5A
Omkopplingskapacitet dc	250V / 0.1A; 125V/0.2A; 75V/0.5A
Tvärsnittsarea för fjärrsignaleringskontakt	Max. 1,5 mm² solid / flexibel

Frågor och svar

F: Vad är en EPD/EPDe överspänningsskyddsenhet (SPD)?

S: En EPD/EPDe-överspänningsskyddsanordning (SPD) är en anordning utformad för att skydda elektriska system och utrustning från spänningsöverspänningar eller spikar.

F: Vilka är de primära funktionerna för en EPD/EPDe-serie SPD?

S: De primära funktionerna hos en EPD/EPDe-serie SPD är att avleda, absorbera eller begränsa alltför stora spänningsstötar och transienta strömmar för att skydda ansluten utrustning och system.

F: Vilka är de vanligaste typerna av SPD:er i EPD/EPDe-serien?

S: Vanliga typer av SPD:er i EPD/EPDe-serien inkluderar plug-in överspänningsskydd, överspänningsskydd för hela huset, överspänningsskyddande grenuttag och panelmonterade SPD:er i EPD/EPDe-serien.

F: Hur skyddar en EPD/EPDe-serie SPD mot överspänningar?

S: En SPD i EPD/EPDe-serien skyddar mot överspänningar genom att tillhandahålla en lågimpedansväg för att avleda överskottsspänning och ström på ett säkert sätt till marken, bort från känslig utrustning.
